한옥 BIM 라이브러리

현재 한옥의 축조 방식은 특정 교육을 받은 소수의 장인들의 경험에 의존하고 있어, 전통한옥의 정보가 체계화 되어있지 않아 한옥의 대중화에 어려움이 있다. 산업 젂반에 걸쳐 급속도로 발젂하고 있는 IT기술 을 건설 산업(AEC/FM)에 적용하여 건축물의 설계, 시공, 유지관리를 통합적으로 관리하는 기술인 건축정 보모델(Building Information Modeling. 이하 BIM)은 객체지향(Object-Oriented Programming) 3D 기반의 새로운 건설 프로세스로서 모든 대상을 개별적인 객체로 인식한다.
건축물은 기둥, 벽, 슬래브 등의 여러 구성 요소들의 집합으로써 각각의 객체는 바로 라이브러리로 정의 될 수 있다. 이러한 개념은 한옥 각 부 재를 조립하여 구성되는 한옥의 가구식 구조와 유사하다고 할 수 있다.
이런 BIM시스템을 한옥에 적용하여 현대화된 한옥의 설계방식을 제안하기 위하여 한옥의 구성 방식을 분 석하여 부재의 특성에 맞는 카테고리를 부여하여 분류코드 및 속성정보를 입력한 부재 라이브러리를 제안 한다. 그리하여 웹 기반 한옥부재 BIM 라이브러리 서비스 유통체계 구축하여 일반 건축사, 설계사무소들 도 한옥의 설계가 가능하게 한다. 또 한옥을 짓기 위한 목재 제조사에서도 자싞들의 부재들을 업로드하여 설계사무소들과의 연계를 이룰 수 있다.

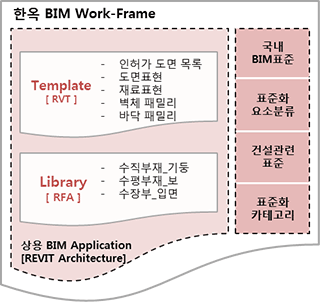

CONTENT GUIDE.pdf HANOK BIM TEMPLATE.rvt 사용자 매뉴얼

한옥 BIM 지능형 라이브러리 종류

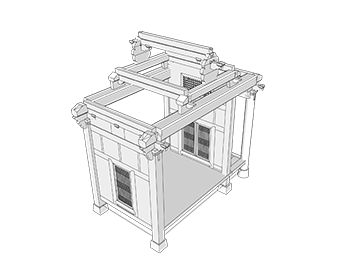

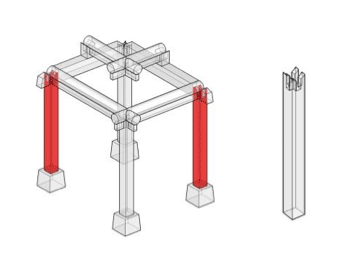

개별부재 조합유닛 가옥유닛

한옥 BIM 지능형 라이브러리 사용법

  • 1. 뷰어 다운로드 선택한 부재를 다운로드

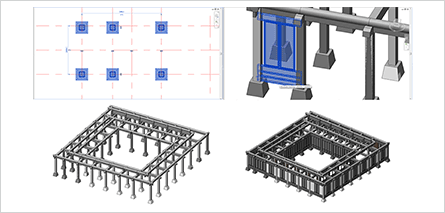

  • 2. BIM 상용프로그램 이용 BIM 상용프로그램에서 개별부재 또는 조합유닛들을 이용하여
    조합하여 여러가지 ALT의 모델링이 가능
  • 3. BIM 상용프로그램 설계 여러 ALT를 이용하여 하나의 가옥을 설계
연구책임자 : 박정대
연구기관 : 경기대학교
